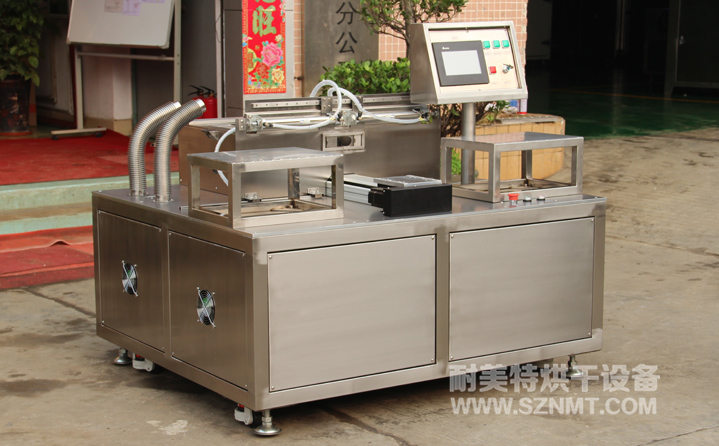

NMT-UV-026光学镜片行业UV固化机(蚬华)
产品编号:
NMT-UV-026
适用范围:
光学镜片行业UV固化机
0
公司 联系人 联系电话 业务邮箱
深圳总公司 符总 139 2461 8582 sznmt@sznmt.com
东莞分公司 符总 139 2461 8582 dgnmt@sznmt.com
罗经理 138 2723 8504
上海分公司 屈经理 138 2524 9777 shnmt@sznmt.com
符经理 139 1632 4191
北京分公司 孙经理 138 1006 2418 bjnmt@sznmt.com
标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格

一、光学镜片行业UV固化机主要技术参数
1、外形尺寸(约):总长1200*总高980*总宽1400mm;
2、UV区客户提供配件:UV光源和灯下面的玻璃、产品定位治具由客户提供,UV灯装合页翻转,方便清理玻璃;
3、抽风管:UV灯设有抽风管,配风量仪(可调节);
4、固化方式:平面照射型;
5、电源:AC220V,50HZ;
6、总功率:3KW左右。
二、光学镜片行业UV固化机炉体结构特征
1、外壳材料:采用1.5mm厚不锈钢沙板制作;
2、炉体底架:采用40*40*1.5mm方通制作,保持炉体内外各个面的承载强度,可防止炉体变形;
3、密封材料:密封条采用“3M”阿姆斯条胶,可有效遮光,加强密封效果;
4、工艺过程:启动设备后按出料按钮产品平台自动伸出,将摆放好产品的治具放入治具放置位;启动送料按钮产品送入设备镜片前半部分进入到UV光照区,光照1min后产品平台前进27mm后半部分进入光照区,1min后产品自动送出;
5、UV灯位置:UV灯与产品距离1mm;
6、脚轮:箱体底部安装4件脚轮,方便烤箱移动。
三、光学镜片行业UV固化机环境条件
1、环境温度:5℃-30℃;
2、相对湿度:85%RH;
3、电源:AC380V±10%,50Hz;

产品介绍
独特性能 客户可选配置
UV能量更高,涂膜穿透能力更强;
聚光设计,进口高聚光反光灯罩,瞬时干燥,速度特快;
灯箱内部特殊设计的通风系统;
各灯皆可调节上下角度、高度;
输送带无极调速,输送速度平稳可调;
传动网带自动调整装置,有效防止跑偏;
灯管异常保护装置。
全、半灯切换,合理省电。
进口UV光源
国产UV光源
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据固化产品设计不同固化设备,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选购配备
控制系统选配
按钮开关控制 触摸屏人机界面
UV灯管选配
国产UV灯管(汞灯、卤素灯) 进口UV灯管(汞灯、卤素灯)
变压器选配
铜线 铝线
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
冷却系统选配
风冷 制冷 水冷
UV灯管参数表
序号 图号 功率 工件电压(V) 工作电流(A) 全长A 极距B 管径C 功率密度(W/mm) 备注
1 L3 1KW 135 8.1 335 200 25 50 220V电源
2 L1 1KW 135 8.1 230 125 25 80 220V电源
3 L2 1.6KW 285 5.6 360 204 25 80 220V电源
4 L2 2KW 300 7.5 400 250 22.5 80 380V电源
5 L1 2.5KW 420 6.3 473 305 22.5 80
6 L3 3KW 700 5 620 460 22.5 65
7 L1 3KW 700 5 360 250 25 120
8 L2 3.2KW 290 12.2 360 264 25 120
9 L1 4KW 670 6.3 664 508 22.5 80
10 L1 5KW 700 7.8 700 600 25 80
11 L1 5KW 750 7.5 725 625 22.5 80
12 L1 5KW 750 7.5 775 625 22.5 80
13 L2 5KW 850 6.3 804 653 20.5 80
14 L1 5.6KW 950 7.2 826 673 25 80
15 L1 5.6KW 840 7.5 850 770 22.5 80
16 L3 6KW 950 7.5 910 745 25 80
17 L1 7.5KW 925 8.8 803 653 22.5 120
18 L1 8KW 1200 7.5 1150 1000 22.5 80
19 L1 8.4KW 950 10.4 826 700 25 120
20 L1 9.6KW 1570 6.6 1387 1247 25 80
21 L1 11KW 1870 6.3 1575 1419 25 80
22 L1 13KW 1870 7.5 1807 1651 25 80
UV灯管外形尺寸、灯头形式图
