亚克力软化热弯行业案例

亚克力板材软化抽屉式烘箱-珠海格力电器股份有限公司

来源:本站 最后更新:2017-07-10 17:15:41 作者:耐美特烘干 浏览:6862次

亚克力板材软化抽屉式烤箱,工序时间5分钟,使用温度175度,产品重量1公斤。

设备有手动和自动操作系统,自动为触摸屏加PLC控制,方便以后与机器人对接。
一、亚克力板材软化抽屉式烤箱主要技术参数
1、内胆尺寸:单个内胆尺寸:宽2400*高350(门口高度180)*深1200mm,分三层,独立控温;
2、外形尺寸(约):宽3100*高1650*深1920mm(不含门);
3、温度范围:室温~+250℃可调;
4、温度波动度:≤±1℃;
5、温度均匀度:≤±3℃(空载);
6、升温速率:≤8℃/min;
7、外壳温度:外壳表面温度不超过30°C,门缝温度不超过60°C。箱体表面贴有高温危险提示标识;
8、循环风方式:水平循环大量强制运风,≥300立方/时;
9、电源:三相五线制,380V,50HZ;
10、总功率:40KW左右;

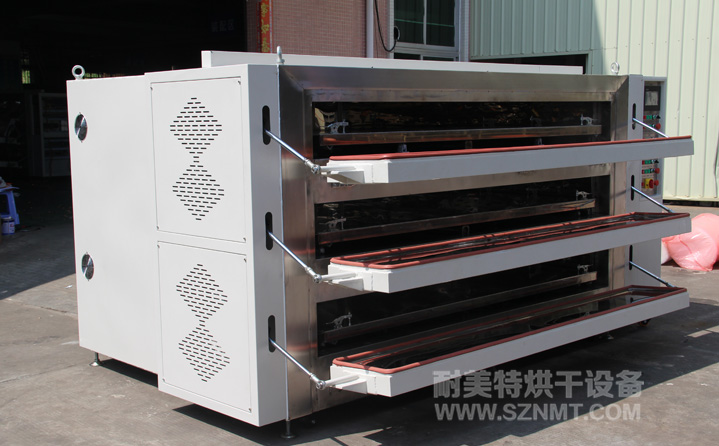

亚克力板材软化抽屉式烤箱
二、亚克力板材软化抽屉式烤箱箱体结构特征
1、外壳材料:采用2mm厚Q235冷轧钢板(强度、塑性和焊接综合性能最好)折弯焊接制作;
2、内胆材料:采用1.5mm厚SUS201镜面不锈钢板制作;
3、箱体骨架:采用50*50*3mm角铁制作,保持箱体内外各个面的承载强度,并保留热胀冷缩系数,可防止箱体变形。
4、密封材料:密封条采用硅胶胶条制作,可耐温不变形,门与内胆采用双层密封形式,加强密封效果;
5、门:分3层,每层单开门, 配气动缸可自动开门、手动开门两种;
6、抽屉式平板托盘:抽屉式平板托盘可抽出大于800mm ,门与托盘独立自动打开,控制方式分手动与自动两种控制方式,自动控制通过PLC控制,并预留I/O接口,方便以后与机器人对接。
三、亚克力板材软化抽屉式烤箱控制系统
1、运风马达:配6台0.75KW台湾大同防爆运风马达;
2、风轮:10.5寸多翼式不锈钢风轮;
3、加热管:采用台湾产SUS304不锈钢U型发热管,带散热片,可使发热管温度均匀散发;
4、空气加热方式:由烤箱进气口过滤后进风至加热管风槽内,空气经加热后在烤箱内部做循环运风,废气从排气口排出;
5、超温保护温控器:采用宇电智能型温控器,PV与SV双LED显示功能,当温度超过超温保护温控器设定值时,自动切断加热电源;
6、时间控制:采用LED数显时控器,可设置最大时间为99小时,单位可以任意切换为小时、分钟、秒;
7、加热管控制:采用SSR固态继电器控制每组发热管;
8、温度传感器:欧姆龙3米标准型,K型热电偶;

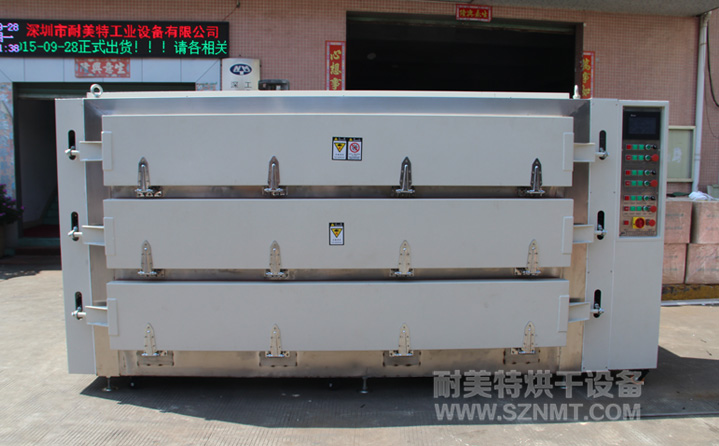

亚克力板材软化抽屉式烤箱
四、亚克力板材软化抽屉式烤箱功能
1、超温报警:当实际检测温度超过超温保护温控器设定值时,自动切断加热电源,起到双重保护功能;
2、声光报警:配带蜂鸣器的报警灯。
五、亚克力板材软化抽屉式烤箱环境条件
1、环境温度:-5℃-40℃;
2、相对湿度:≤85%RH;
3、电源:AC380V±10%,50Hz;
六、亚克力板材软化抽屉式烤箱培训
免费进行技术培训。
