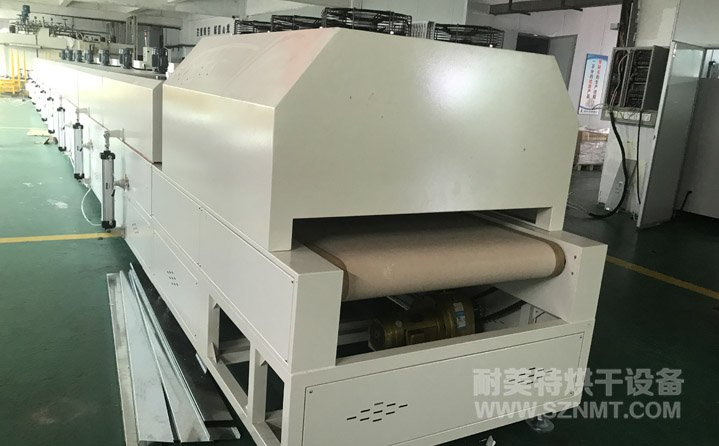

【隧道炉】东莞粉末红外线烘烤隧道炉生产厂家哪家好

来源:本站 最后更新:2017-12-02 10:12:12 作者:耐美特烘干设备 浏览:5605次

一、粉末红外线烘烤隧道炉产能分析
1:烘干区分为前段高温烘干及后端低温烘干两大部分,高温区便于水分汽化,低温区便于水分挥发,高温区设计使用温度180℃,低温区设计使用温度为120℃,
2:依反复实验数据,为了达到最好的除水效果及生产效率,烘干区设计总长16米,高温低温区各8米,进料区2米,收料冷却2米。
3:按在烘干区时间要走5分钟来计算,输送带输送速度为3.2米/分钟,按输送带宽度为1000mm计算,则每60分钟输送带走的长度为192米,换成面积就是192*1.0=192m2,按铺的厚度为15mm计算,每小时体积就是192m2*0.015m=2.88m3。
4:根据实测碳粉密度为700KG/m3(粗略计算)则每小时的产量就是2.88m3*700KG/m3=2016KG。
二、粉末红外线烘烤隧道炉主要技术参数
1、内胆尺寸:烘干区;长16000*净高100*内宽1100mm;
2、外形尺寸(约):总长20000mm*总高1250mm(不含马达高)*总宽1200mm,地面到网带的高度为800mm,产品传送带有效宽度为1000mm,进料高度为100mm;烘干部分总长16000mm(分8段,每段2000mm),烘干区前后设有调节挡板;进料部分长2000mm,出料部分长2000mm ,进料部分做不锈钢漏嘴漏斗,并做分料定厚装置;
3、温度范围:室温+20℃~+200℃可调,使用温度180℃;
4、仪表显示精度:≤±0.1℃;
5、仪表温度波动度:≤±1℃;
6、温度均匀度:≤±5℃%(空载);
7、升温速率:≤8℃/min;
8、外壳温度:设备在180℃以内,外壳温度不高于室温+20℃,炉口及接缝处除外;
9、电源:三相五线制,380V,50HZ;
10、总功率:200KW左右;

三、粉末红外线烘烤隧道炉炉体结构特征
1、外壳材料:采用2mm厚冷轧板(强度、塑性和焊接综合性能最好)折弯焊接制作;
2、内胆材料:采用1.5mm厚304#不锈钢板制作,保持内胆清洁,防生锈、耐腐蚀;
3、炉体底架:采用50*50*1.5mm方通制作,保持炉体内外各个面的承载强度,并保留热胀冷缩系数,可防止炉体变形。
四、粉末红外线烘烤隧道炉环境条件
1、环境温度:-5℃~+40℃;
2、相对湿度:≤85%RH;
3、电源:AC380V±10%,50Hz;
五、粉末红外线烘烤隧道炉培训
免费进行技术培训
六、粉末红外线烘烤隧道炉配电说明
1、主传动马达:2..2KW,消耗功率:2.2KW*2=4.4KW;
2、炉内红外线发热管(共8段):
   ①每段炉盖12支发热管,功率1500W/支,每段发热总功率:P=1.5KW*12=18KW
   ②运内马达0.37KW/台
③单段炉盖总功率:18 KW +0.37KW=18.37KW
   隧道炉炉体总功率:18.37KW*8段=146.95KW
3、冷却段大冷却扇:9个*0.2KW=1.8KW
整台机器总功率:P=4.4+146.96+1.8=153.16KW
考虑到炉体有保温段不耗电的情况 ,整体耗电量在150度/小时左右
